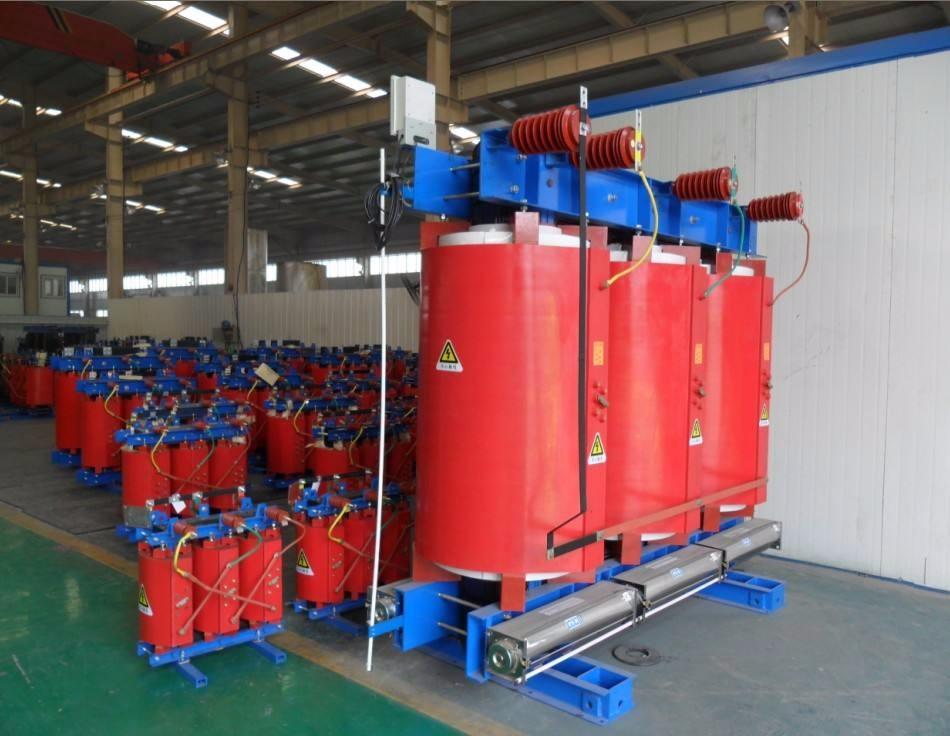

干式變壓器的接線步驟

添加時間：2023/06/14

干式變壓器接線方式有以下5個步驟：

　　1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。

　　2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求；按照2-2.5A/min2電流密度配置為宜。

　　3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A相、B相、C相，中性零線應與變壓器壓器中性零線相接，接地線與變壓器外殼（如變壓器有機箱應與箱體地線標志對應相連接）檢查輸入輸出線，確認正確無誤。

　　4、先空載通電，觀察測試輸入輸出電壓符合要求。

　　同時觀察機器內部是否有異響、打火、異味等非正?，F(xiàn)象，若有異常，請立即斷開輸入電源。

　　5、當空載測試完成且正常后，方可接入負載。
